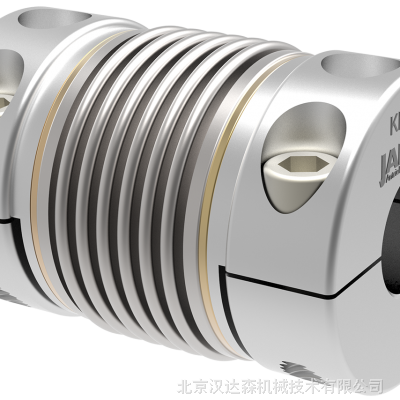

德國JAKOB 金屬波紋管聯軸器KM系列

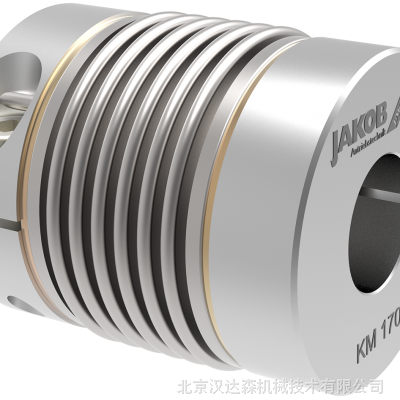

德國JAKOB 金屬波紋管聯軸器KM系列

特點：

易于夾緊的輪轂，易于兩側安裝

6波紋波紋管-經濟的標準系列

扭矩范圍：20-1,300 Nm

軸直徑：8-85 mm

JAKOB 金屬波紋管聯軸器KM系列銘牌

JAKOB 金屬波紋管聯軸器KM系列產品型號及特點：

1、JAKOB 金屬波紋管聯軸器KM20：

?a=56，c=19,f=M6,g=30,h=8,L=70,D1=30G6, D2=35H6;

技術指標：

標稱扭矩：20 Nm

扭矩：40 Nm

扭轉剛度：5.2 Nm / arcmin

質量轉動慣量：0.17 10kgm2

軸向軸未對準：±0.8毫米

側向軸偏移：0.25毫米

軸向彈簧剛度：51 N / mm

橫向彈簧剛度：190 N / mm

工作溫度范圍：-40°至+ 200°C

允許的運行速度： 14,000轉

D1 / 2分鐘/=?8/?32毫米

質量：約0.37公斤

材質設計：

波紋管：不銹鋼1.4571

花鼓：高強度鋁

夾緊螺絲：ISO 4762-FKL 12.9

壓線：黃銅

貨號MB - 064 07709

JAKOB 金屬波紋管聯軸器KM20

2、JAKOB 金屬波紋管聯軸器KM60：

?a=66，c=22,f=M8,g=33,h=9,L=77,D1=28G6, D2=42H6;

技術指標：

標稱扭矩：60 Nm

扭矩120 Nm

扭轉剛度：8.7 Nm / arcmin

質量轉動慣量：0.29 10kgm2

軸向軸未對準：±0.9毫米

橫向軸偏移：0.3毫米

軸向彈簧剛度：49 N / mm

橫向彈簧剛度：260 N / mm

工作溫度范圍：-40°至+ 200°C

允許的運行速度： 14,000轉

D1 / 2分鐘/=?13/?35mm

重量：約0.5公斤

材質設計：

波紋管：不銹鋼1.4571

花鼓：高強度鋁

夾緊螺絲：ISO 4762-FKL 12.9

壓線：黃銅

貨號：MB - 064 07711

3、JAKOB 金屬波紋管聯軸器KM80：

?a=82，c=28,5,f=M10,g=38,h=11,5,L=90,D1=30G6, D2=42H6;

技術指標：

公稱轉矩：80 Nm

扭矩：160 Nm

扭轉剛度：14 Nm / arcmin

質量轉動慣量：0.79 10kgm2

軸向軸未對準：±1毫米

橫向軸偏移：0.3毫米

軸向彈簧剛度：45 N / mm

橫向彈簧剛度：280 N / mm

工作溫度范圍：-40°至+ 200°C

允許的運行速度： 11,000轉

D1 / 2分鐘/=?16/?43mm

重量：約0.8公斤

材質設計：

波紋管：不銹鋼1.4571

花鼓：高強度鋁

夾緊螺絲：ISO 4762-FKL 12.9

壓線：黃銅

貨號：MB - 064 07712
